python+VTK环境搭建及第一个简单程序代码

yipeiwu_com7年前 (2020-03-06)Python基础

简介：

Vtk，（visualization toolkit）是一个开源的免费软件系统，主要用于三维计算机图形学、图像处理和可视化。Vtk是在面向对象原理的基础上设计和实现的，它的内核是用C++构建的，包含有大约250,000行代码，2000多个类，还包含有几个转换界面，因此也可以自由的通过Java，Tcl/Tk和Python各种语言使用vtk。

在Windows环境下用Python语言开发VTK程序

1.安装Python集成开发环境IDLE，相信大家已经轻车熟路，如果不了解，大家可以参考：运行环境搭建

2.然后到VTK官网下载vtkpythone-6.2.0-Windows-32bits.exe，下载地址：http://www.vtk.org/download/，然后直接安装，安装目录自行选择，比如：E:\Program Files\VTK 6.2.0。

3.添加系统环境变量：

　　A.把VTK安装目录下的bin文件夹的路径添加到Path环境变量中，如下图所示：

（图片待更新）

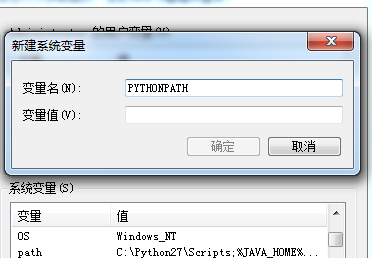

B.新建一个PYTHONPATH系统环境变量，将VTK的所有的python包所在的目录site-packages添加到新建的系统环境变量PYTHONPATH中，如下图所示：

（图片待更新）

由于时间有限，小编现在先不进行测试了，有空安装完成再对以上图片进行更新。

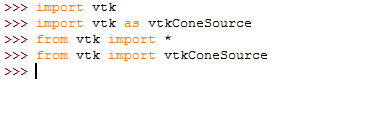

4.然后就可以在Python的IDLE界面中导入VTK的模块和库了，如敲入以下指令，不能出现报错：

导入VTK库之后，可以测试VTK的版本：

5.新建一个testVTK.py文件：

import vtk
cone_a=vtk.vtkConeSource()
coneMapper = vtk.vtkPolyDataMapper()
coneMapper.SetInputConnection(cone_a.GetOutputPort())
coneActor = vtk.vtkActor()
coneActor.SetMapper(coneMapper)
ren1= vtk.vtkRenderer()
ren1.AddActor( coneActor )
ren1.SetBackground( 0.1, 0.2, 0.4 )
renWin = vtk.vtkRenderWindow()
renWin.AddRenderer( ren1 )
renWin.SetSize( 300, 300 )
renWin.Render()
iren=vtk.vtkRenderWindowInteractor()
iren.SetRenderWindow(renWin)
iren.Initialize()
iren.Start()

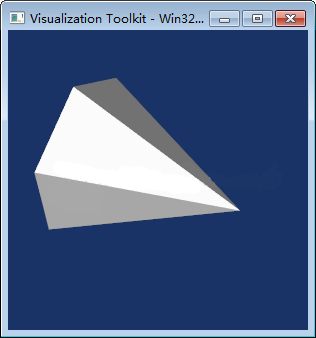

保存之后运行结果如下：
